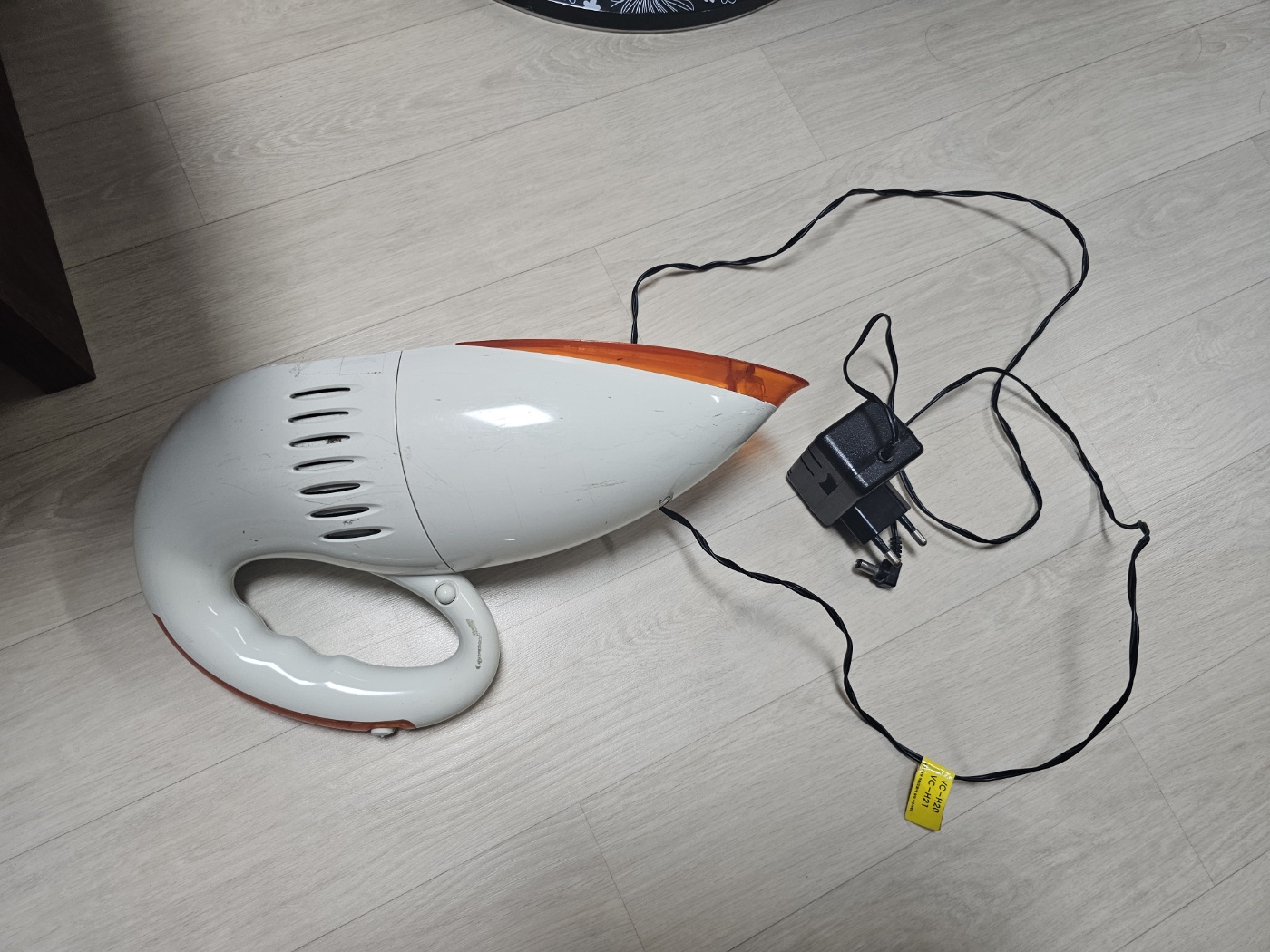

위의 사진은 VC-H20 삼정전자 충전용 진공청소기입니다. 배터리를 구매해 교체했는데 충전램프가 안 켜지며, 충전도 안된다며, 못 고치면 버리라 하여 부담 없이 집으로 가져왔습니다. 진공청소기 내부인데 Ni-Cd 충전지 4개가 들어가는 제품입니다. 내부 기판을 분리해 봤는데 부품이 별로 없어 간단해 보입니다.기판 뒷면인데 회로 또한 간단합니다. 기판을 보고 회로도를 그려 봤습니다. 1X004 부품은 PTC서미스터로 저항값이 낮게 설정되어 있다가온도가 올라가면 저항값이 상승하는 부품입니다. 기판에는 PS1으로 표시되어 있습니다. 아답터를 연결하면 빨간색 LED가 점등되어야 되는데, 점등이 안되었으며 다이오드와 저항이 정상이라 서미스터가 의심되어 실험을 해봤습니다.서미스터의 저항값을 측정했는데 0.5옴으로 ..

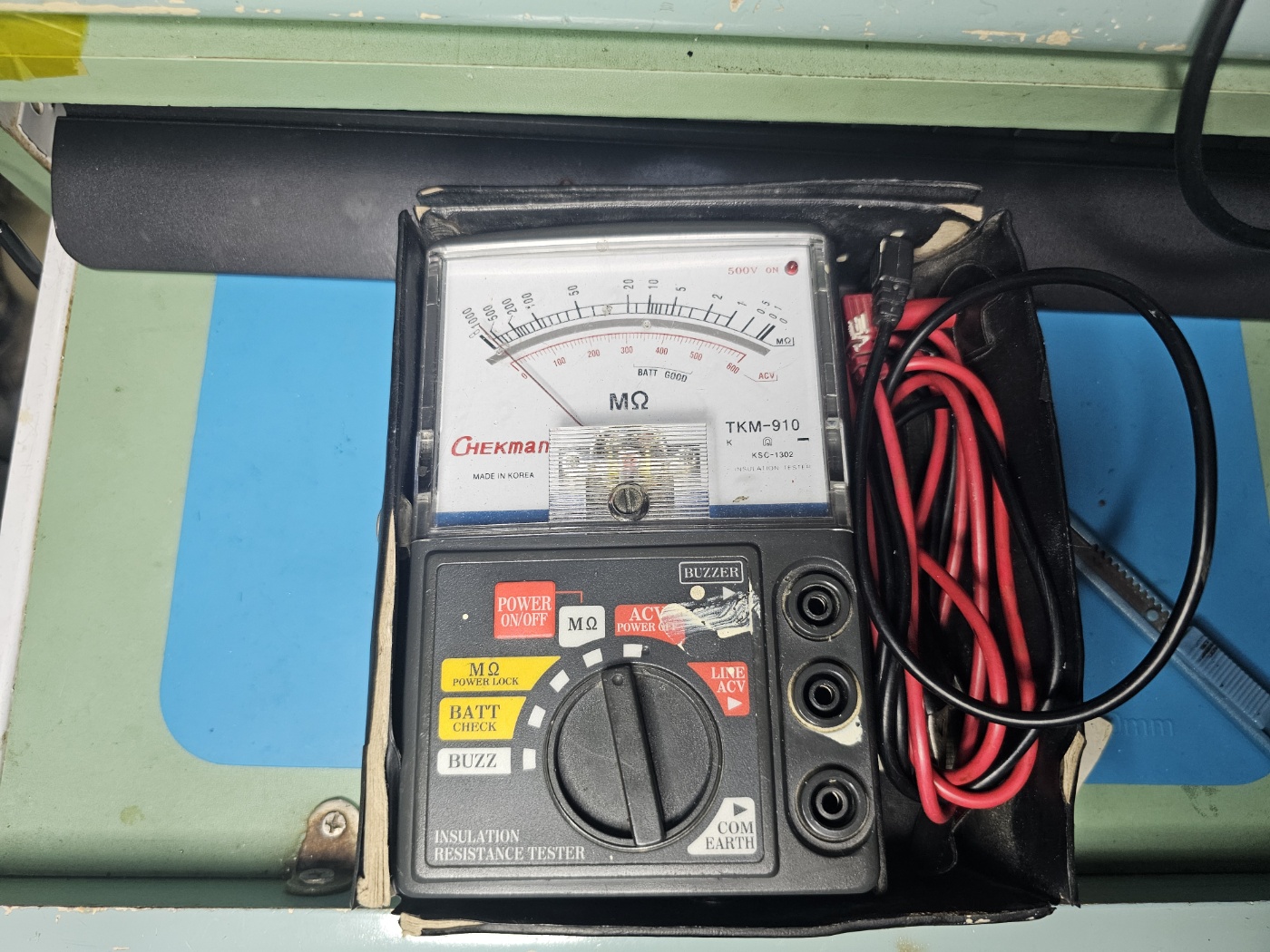

오랜만에 메가를 꺼내 봤더니 동작을 안해 내부를 열어 봤습니다.배터리 누액이 흘러 청소를 하고 전원을 연결해 동작을 시키니 눈금이 0㏁으로 가리켰습니다.누액이 기판까지 흘러 부품에서 누설전류가 발생되는 것으로 추정 되어 부품을 찾으려 분해 했습니다. 부품을 제거하고 회로도까지 그려 봤습니다. 회로도 검색해 봤는데 검색이 안되어 직접 그렸습니다. 전에는 연습장에 연필로 그리느라 시간이 많이 걸렸지만,지금은 컴퓨터로 하니까 시간이 얼마 안걸리는데.....앞으로는 AI가 회로도 그려주는 시대도 오지 않을까 생각됩니다.ㅎㅎㅎ기판 분해하고 점검했습니다.첫째로 비누와 칫솔로 청소한 기판을 메가로 절연저항을 체크했는데 정상이었습니다.둘째로 부품별로 측정했는데 콘덴서만 약간 용량이 떨어 지고 다른 부품은 정상 이었습니..

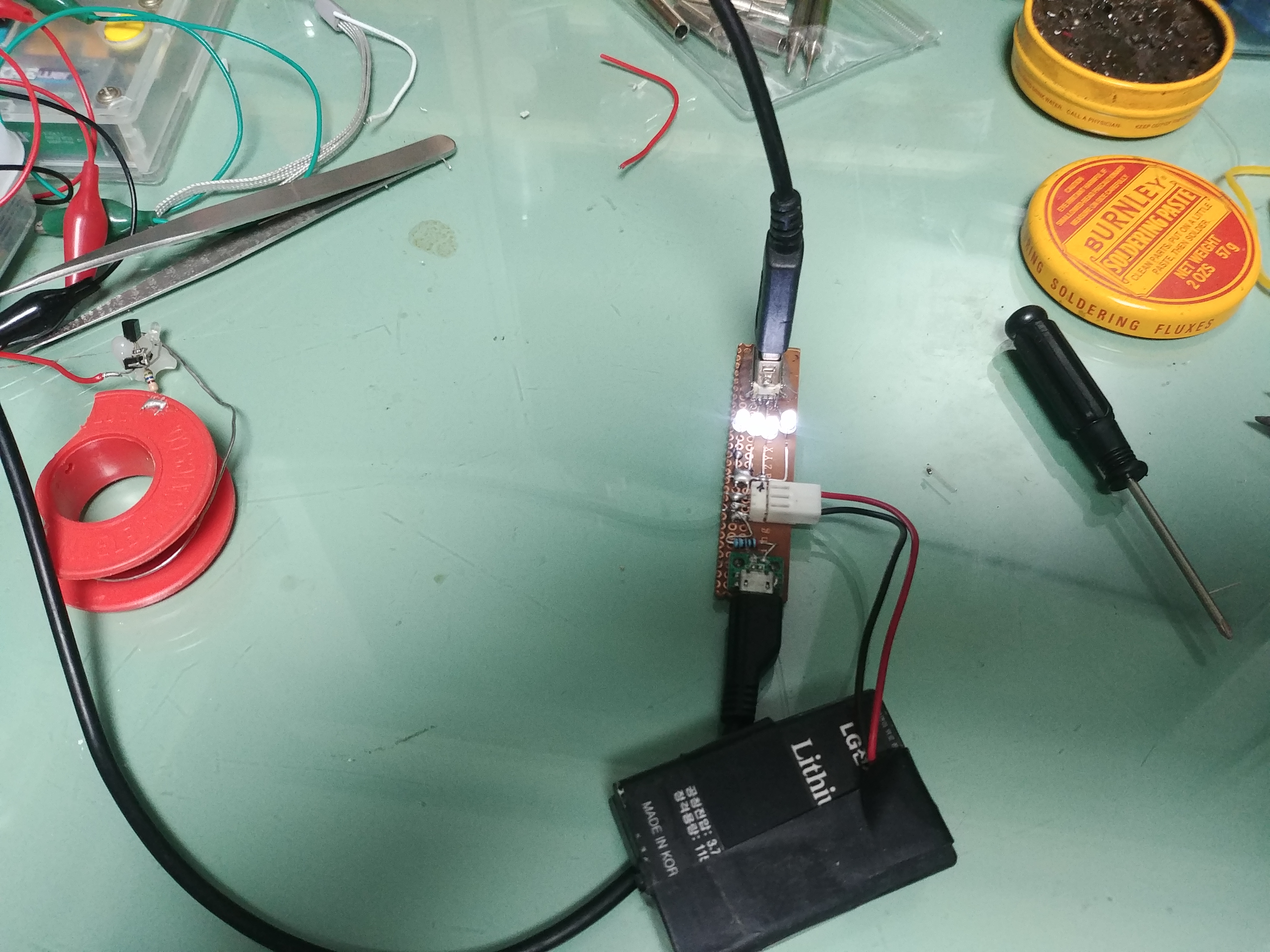

집에 충전 케이블이 여러 개 있는데 데이터 전송이 안 되는 케이블과 고장 난 케이블도 있어 쉽게 확인할 수 있게 만들어봤습니다. 기판에 USB를 설치하고 있습니다. USB와 개별 LED를 연결하고 있습니다. 단순하게 만들었습니다. 양쪽에 커넥터 연결하고 가운데 LED를 연결했습니다. 배터리 연결하고 케이블을 양쪽으로 연결하면 사진처럼 LED가 4개 켜집니다.이 전선은 4개가 연결되어 충전과 데이터 전송에도 사용할 수 있는 케이블입니다. 이 케이블은 두 개만 연결되어서 충전만 되는 케이블입니다. 접촉 불량 케이블도 쉽게 파악할 수 있어서 유용하게 사용할 듯합니다.-----------------------------------------------------------------------C타입과 ..
