CHKMAN TKM-910 메가 테스터기 수리기
오랜만에 메가를 꺼내 봤더니 동작을 안해 내부를 열어 봤습니다.
배터리 누액이 흘러 청소를 하고 전원을 연결해 동작을 시키니 눈금이 0㏁으로 가리켰습니다.
누액이 기판까지 흘러 부품에서 누설전류가 발생되는 것으로 추정 되어 부품을 찾으려 분해 했습니다.

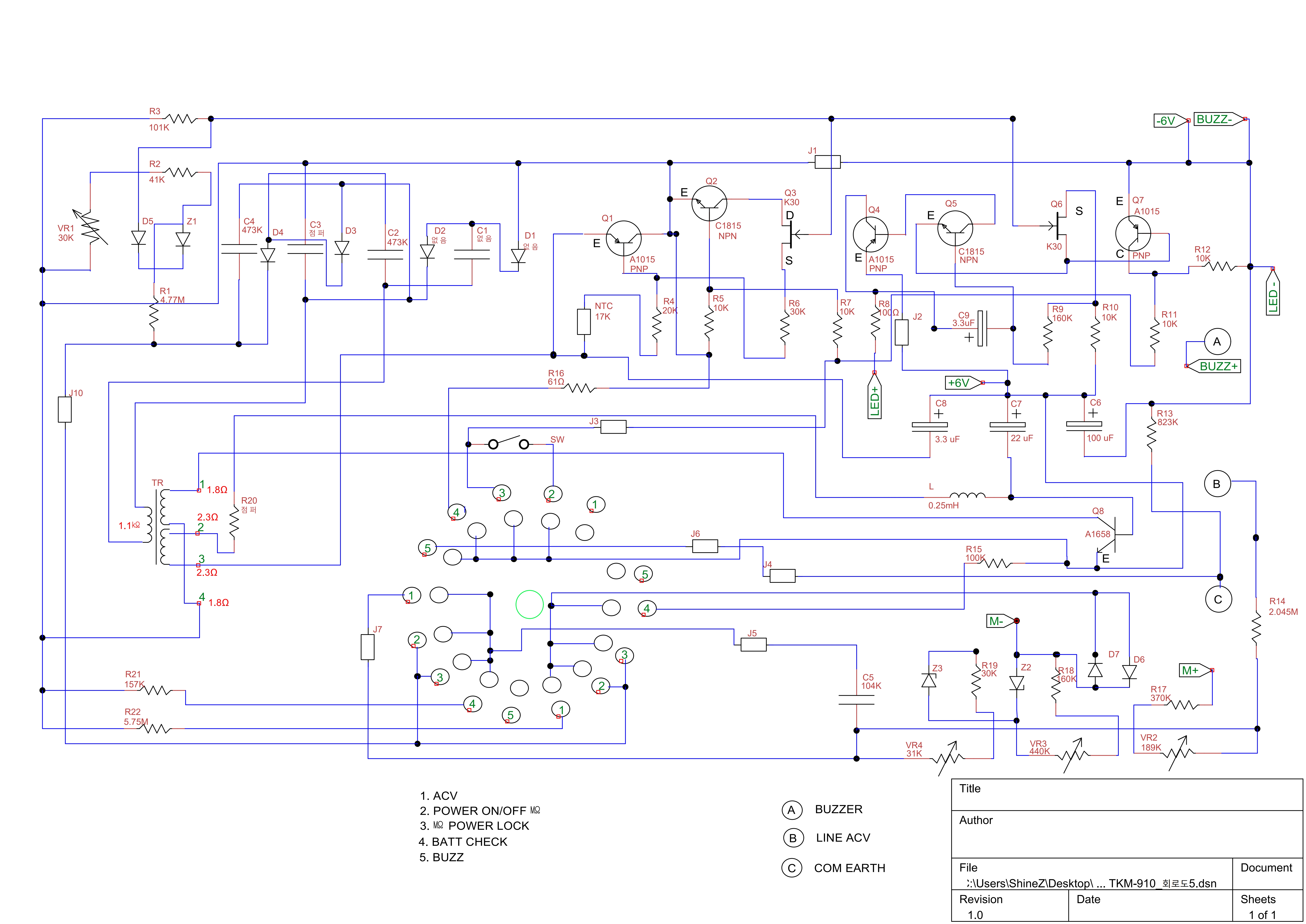

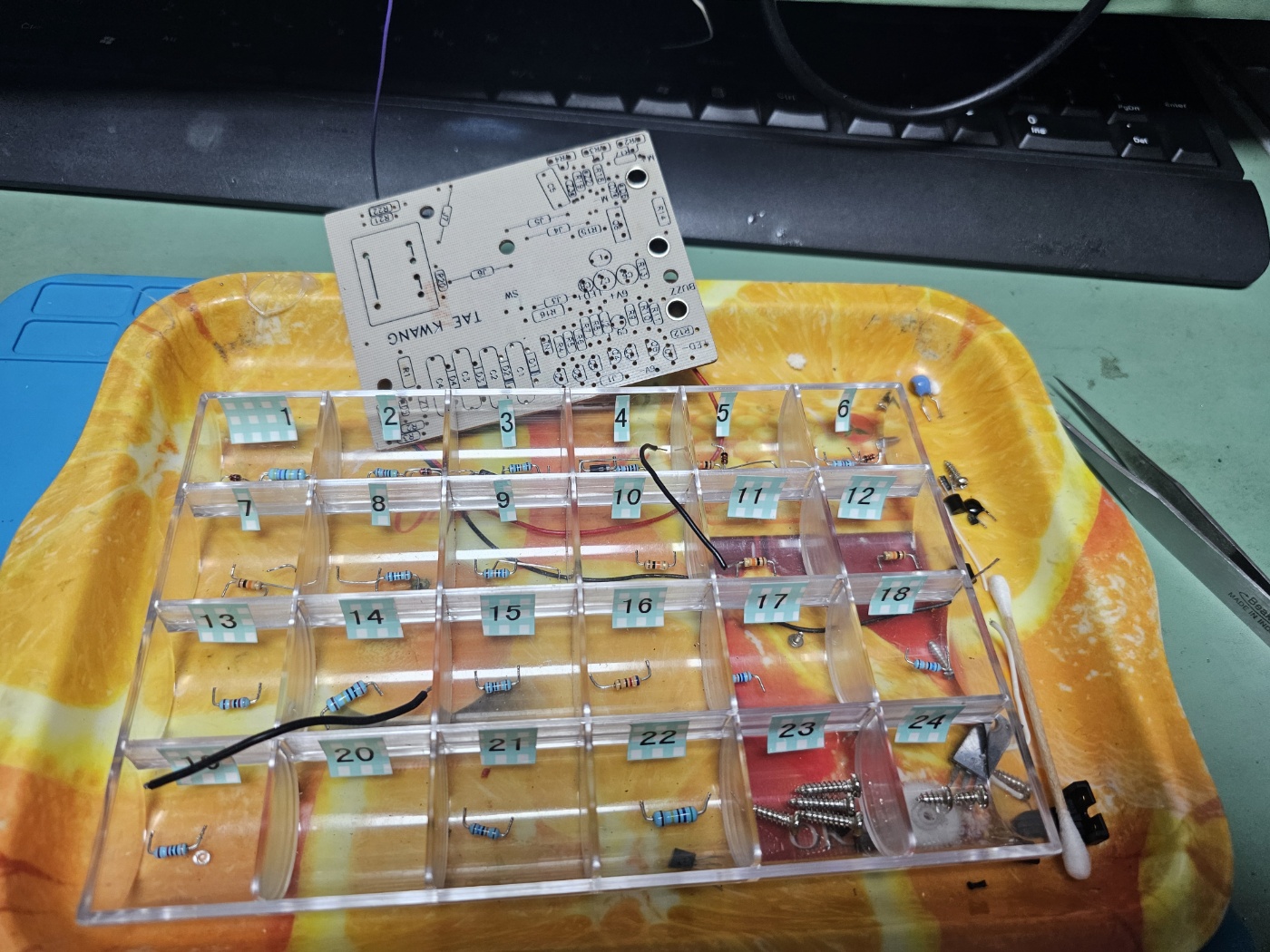

부품을 제거하고 회로도까지 그려 봤습니다.
회로도 검색해 봤는데 검색이 안되어 직접 그렸습니다.
전에는 연습장에 연필로 그리느라 시간이 많이 걸렸지만,
지금은 컴퓨터로 하니까 시간이 얼마 안걸리는데.....
앞으로는 AI가 회로도 그려주는 시대도 오지 않을까 생각됩니다.ㅎㅎㅎ

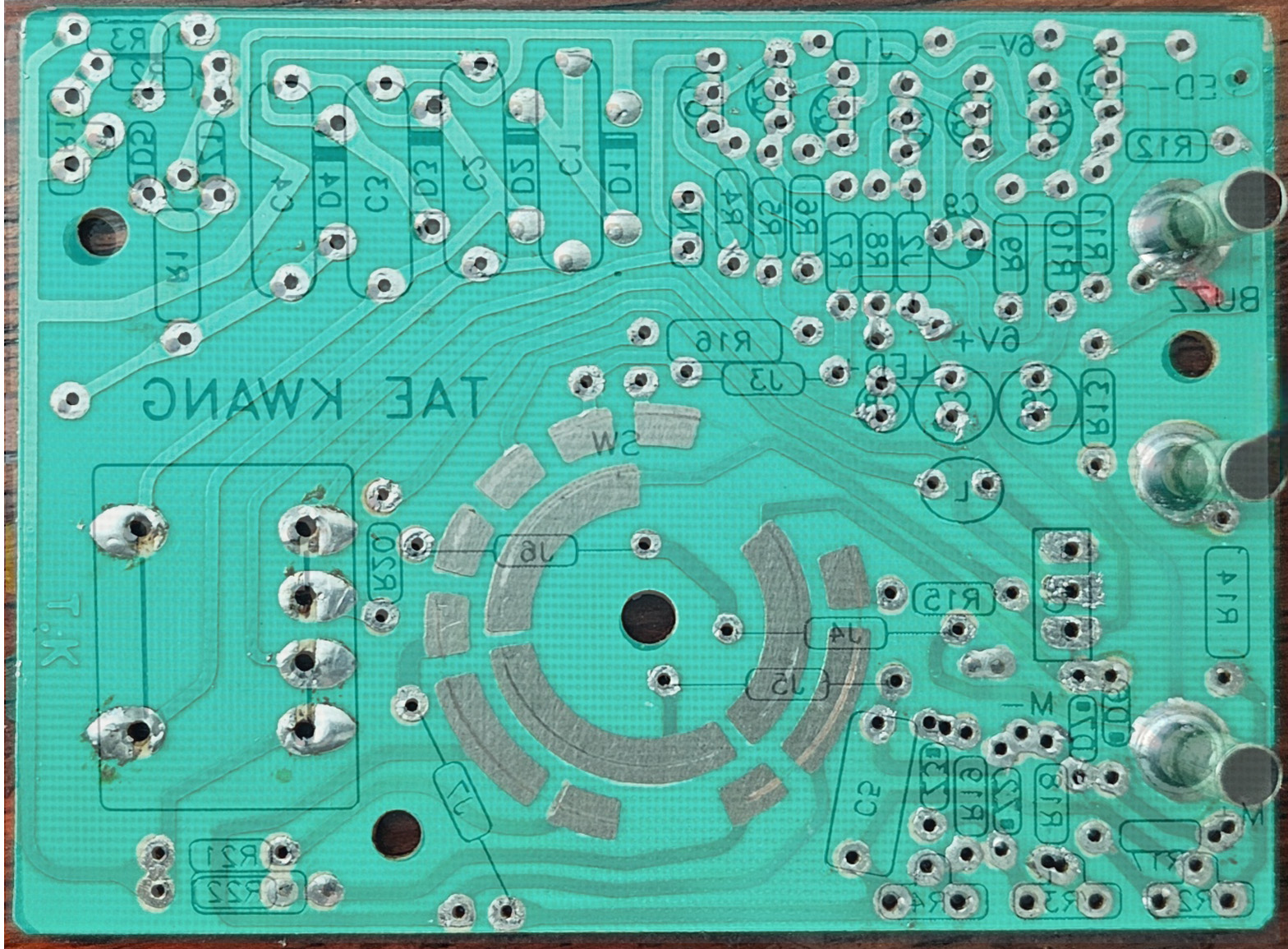

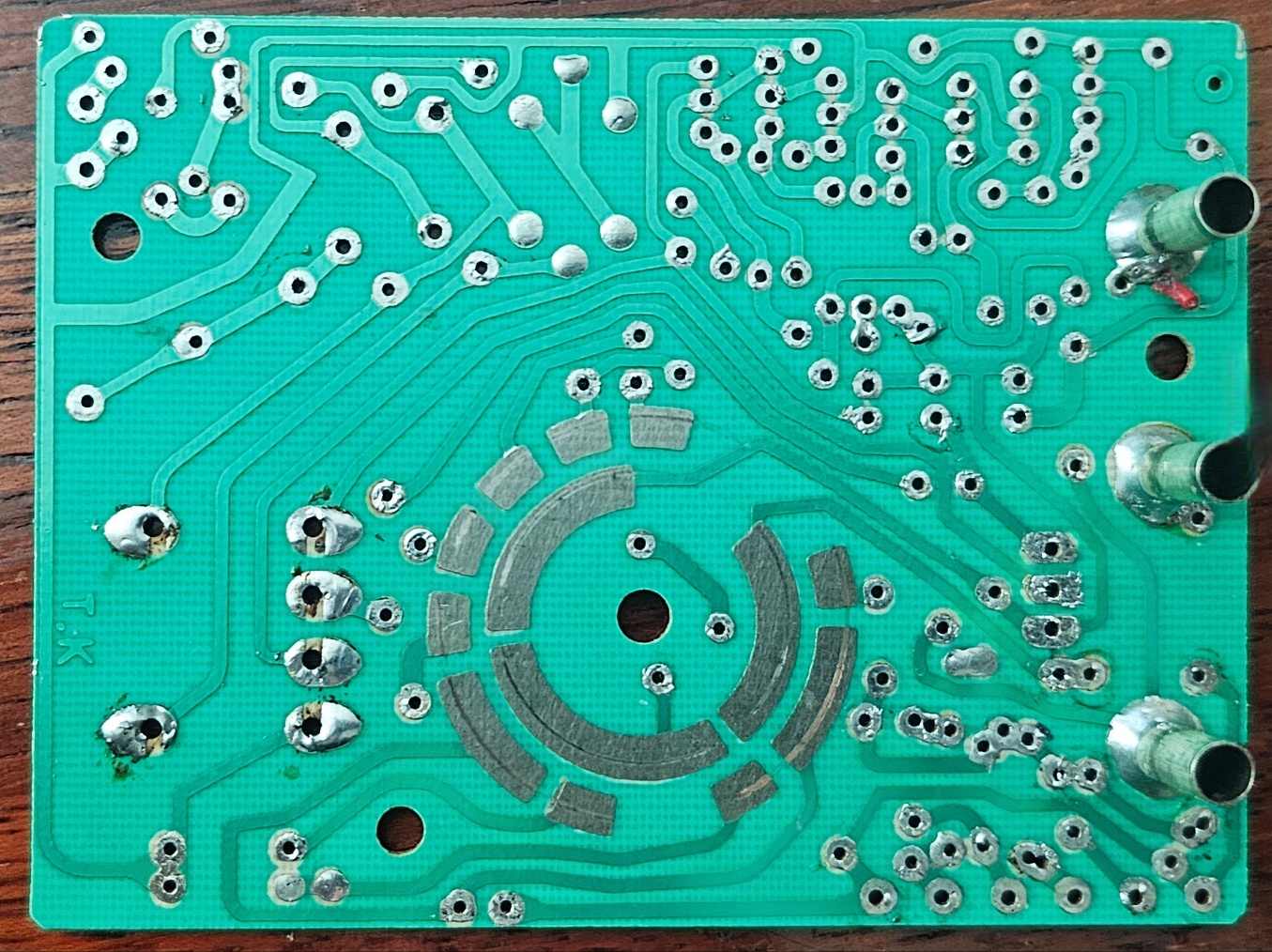

기판 분해하고 점검했습니다.
첫째로 비누와 칫솔로 청소한 기판을 메가로 절연저항을 체크했는데 정상이었습니다.
둘째로 부품별로 측정했는데 콘덴서만 약간 용량이 떨어 지고 다른 부품은 정상 이었습니다.
셋째로 배선 오래된 것은 교체 했습니다.
가조립 상태로 건전지 홀더 부분만 납땜을 안하고 전원을 공급하니 정상이라 고장 원인은 찾지 못하고
케이스 까지 조립을 완료 했습니다.
하지만 건전지 홀더 납땜하고 조립을 완료하고 동작을 시키니 눈금이 또 다시 0㏁을 가리키는데
황당함과 짜증이~~~~ ㅠㅠㅠㅠ
몇 번 실험해 보고 원인을 찾았는데
보이지 않은 건전지 누액이 홀더 주변부터 눈금기판까지 흘러 식초로 닦으면 정상이 되었는데,
식초로 닦은 부분을 다시 아세톤이나 알콜로 닦으면 누설전류가 발생해 오동작을 하는 것입니다.
결국 식초로 마무리 하고 납땜해 정상으로 동작을 하게 되었습니다.
분해, 조립, 재조립 반복과 회로도 그려보고 원인 찾느라 두달 넘는 시간이 걸린거 같습니다.
블로그에서는 간간히 글을 썻는데.......
이상 메가 테스터기 수리기를 마칩니다.
