[스크랩] LED 라이트용 정전류 드라이버 제작

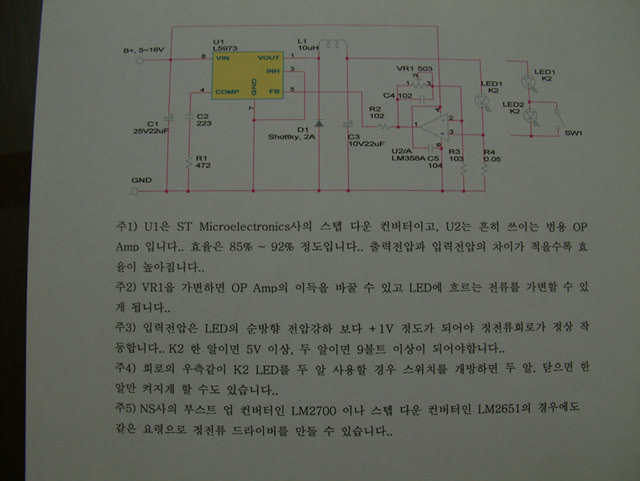

우선 회로도입니다..

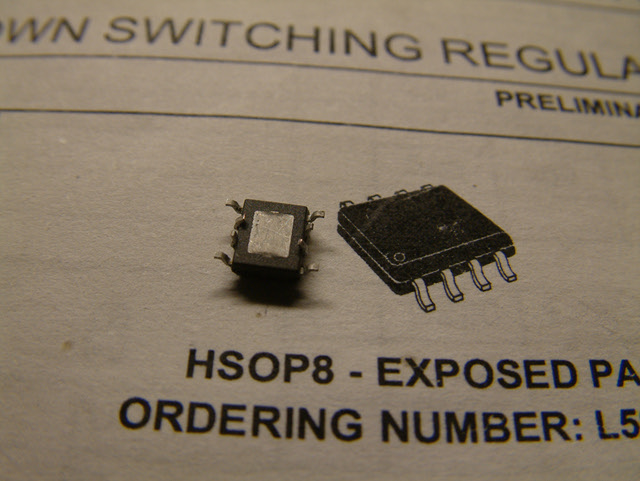

IC 입니다.. SO-8 package라.. 좀 작지요.. 밑면에 열발산 슬러그가 있는데 그라운드로 납땜이 되어야 합니다.. 그래서 뒤집어서 달기로 했지요.. 2/3번핀과 6/7번핀은 아래로 구부리고.. 나머지 핀은 위로 구부립니다.. 3번과 7번은 슬러그 쪽으로 좀더 구부립니다..

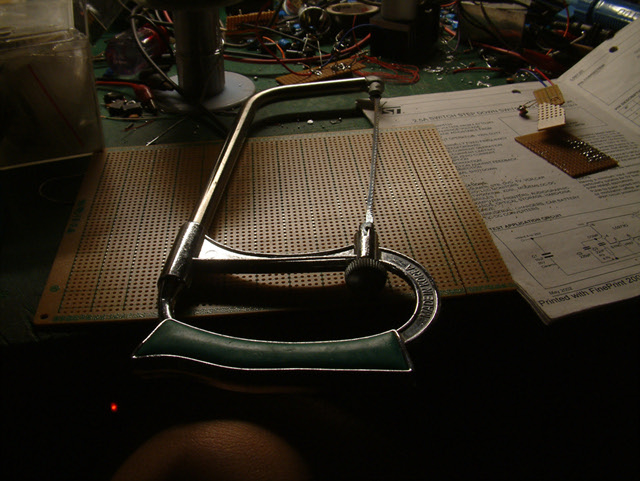

만능기판을 미리 톱으로 잘라둡니다..

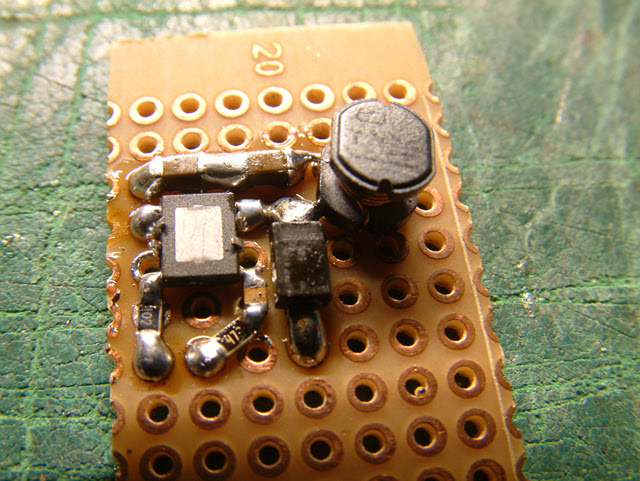

윗쪽의 왼쪽 칩 캐패시터가 입력전원 필터용 20uF 칩 세라믹이고.. 오른쪽이 출력전원 평활용 20uF입니다.. 그 오른쪽에 있는 것이 10uH 코일입니다.. 왼쪽 아래에 피드백 핀에 연결된 1키로옴 저항이고.. 그 옆으로 22nF chip ceramic, 4.7K 저항이 보입니다.. 그 옆에 있는 게 2암페어 쇼트키 다이오드입니다..
그라운드를 연결했습니다.. 컨버터 부분만 완성되어 있습니다.. 여기에 전압분압 저항 2개를 출력캐패시터, 피드백핀, 그라운드에 연결하면 정전압 드라이버가 되지요.. 이 정도 크기면 웬만한 라이트에 들어갈만 합니다만 정전류 부분을 더 추가하려면 여기에 오페 암프 부분을 더 만들어야하지요..

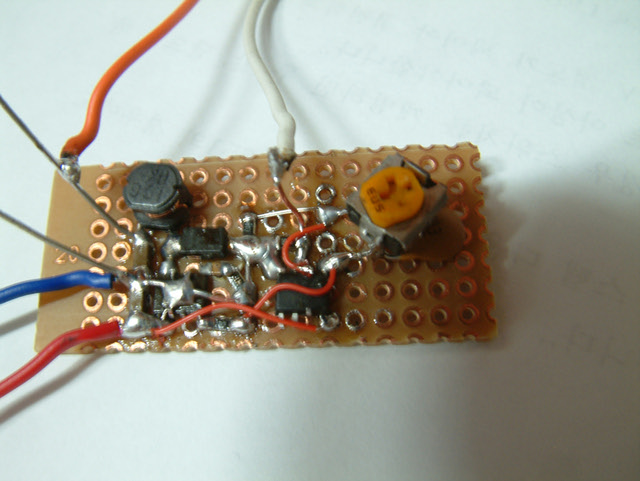

같은 요령으로 범용 오페 암프인 LM358을 납땜합니다.. 이 IC는 뒤집어 붙이지 않습니다.. 다이오드 오른쪽의 저항은 OP Amp의 위로 구부려 둔 2번 핀에서 연결된 빨간 선과,1번 핀에서 가변저항을 거쳐 나온 선과 연결된 부분에 같이 연결합니다.. 3/4번 핀 사이에 전류센싱 저항 0.05옴이 연결되어 있습니다.. 아랫 쪽 8번 핀에서 입력전원쪽으로 전원선을 연결합니다..
증폭도 가변을 위해 50키로옴 가변저항을 달았습니다만.. 전류를 조정한 다음 같은 값의 고정저항으로 바꾸면 크기를 훨씬 작게 할 수 있습니다..

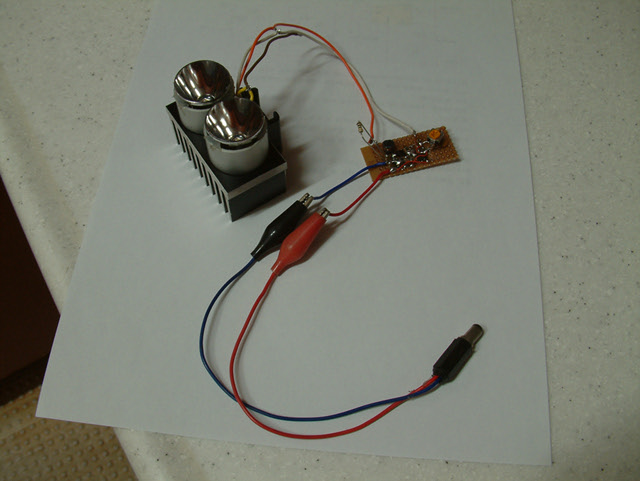

K2 LED 두 알을 연결했습니다.. 이 부분은 지난 번에 자작기를 올렸었지요.. 전원은 리튬이온 직렬 3알으로 했습니다.. LED 하나를 쇼트 시켜 하나만 켜지게할 수도 있습니다..
;)
빔 사진입니다.. 거의 15와트 할로겐과 견줄만한 밝기가 나옵니다.. 2알 구동시 입력전압이 8.43볼트까지 레귤레이션이 듣구요.. 효율은 92.2%, 입력전압이 12.68볼트일 때 효율은 88% 입니다.. 한알을 쇼트 시켜 한알만 구동할 경우 4.54볼트 까지 레귤레이션이 듣고.. 효율은 87.35%, 8.5볼트일때 84.35%, 12.04볼트일 때 79.1% 였습니다..
결론적으로 K2 LED 한알은 7.2볼트 팩으로, 두알을 킬려면 7.2볼트 팩에서 드라이버 회로를 2개 사용하거나.. 10.8볼트 팩에서 드라이버 회로 하나 와 K2 LED 두알을 직렬으로 연결하여 사용하여야 할 걸로 보입니다..
